穩聯技術Profibus-DP轉Profinet網關基本說明：穩聯技術WL-PBM-PN實現Profibus-DP轉Profinet功能，將Profibus-DP控制器設備等接入到Profinet網絡。

穩聯技術Profibus-DP轉Profinet網關產品亮點：

1、配置簡單方便，用戶不需要了解Profinet IO和Profibus-DP技術細節，不需要任何編程操作就可以對網關進行配置；

2、數據的吞吐量更大，255字節輸入數據+255字節輸出數據；

3、1路Profibus-DP接口，與Profinet接口之間相互獨立

4、雙路Profibus接口，具有交換機功能，現場連接更加方便直接。

5、調試方便：通過軟件配置后即可使用，不需要單獨編程通信。

穩聯技術Profibus-DP轉Profinet網關產品簡介：

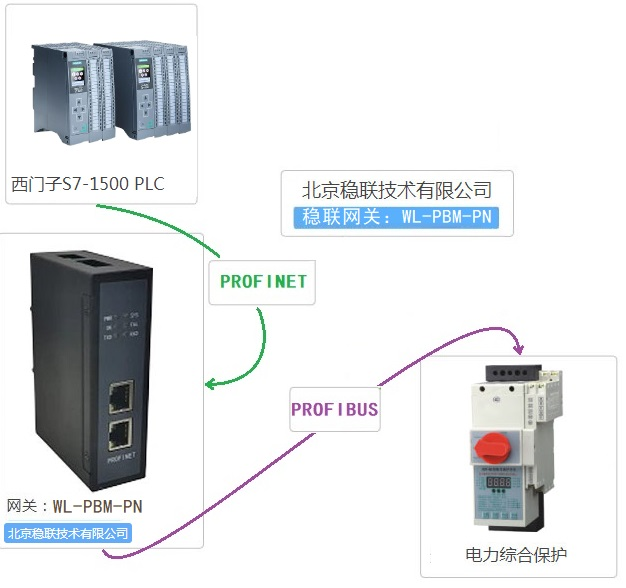

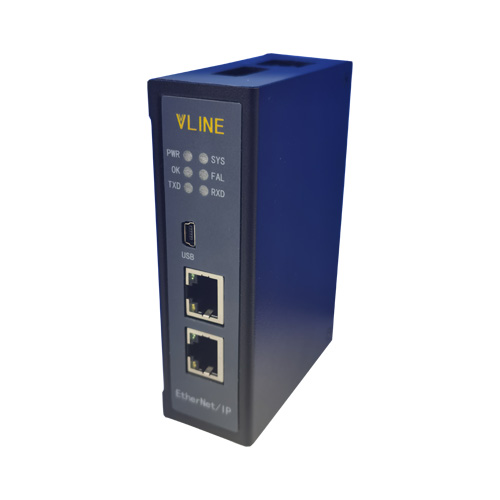

該產品訂貨號：WL-PBM-PN，該Profibus-DP轉Profinet網關是串口轉Profinet網關的一種，具備大數據量通訊能力，255字節輸入數據+255字節輸出數據。網關在Profinet一側是Profinet IO 從站，在Profibus-DP一側作為主站。該Profibus-DP轉Profinet網關Profibus-DP一側做主站時可連接Profibus-DP從站設備，形成Profibus-DP子網并連接到Profinet，實現Profinet控制器監控Profibus-DP設備的技術要求。該Profibus-DP轉Profinet網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在配置軟件中對網關進行簡單配置，即可實現Profibus-DP轉Profinet網關的通訊功能。

穩聯技術Profibus-DP轉Profinet網關Profibus-DP接口技術指標：

1、支持Profubus規范V2.3

2、接頭為1xD-Sub9母頭連接件

3、支持所有波特率，最高支持12Mbit/s

4、支持輸入輸出各255字節，最多127個從站，

5、單個從站數據最大246字節，總數據可添加至2000字節

穩聯技術Profibus-DP轉Profinet網關Profinet接口技術指標：

1、2路RJ45以太網接口，支持100BASE-TX，全雙工通信，MDI/MDIX自偵測；

2、集成以太網交換機，方便將Profinet設備組成菊花鏈；

3、符合Profinet的C類標準，支持PROFINET2.3版本；

4、所以Slot/subSlot的輸入輸出數據總和不超過2880字節；
