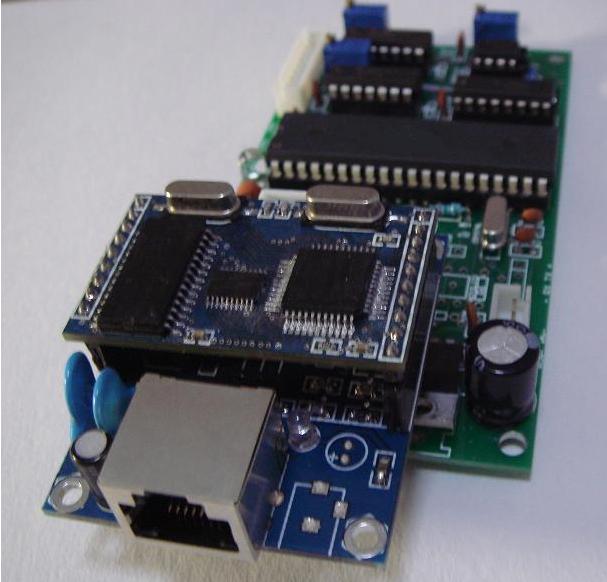

該局域網絡(以太網)控制AD模數轉換/模擬量數據采集模塊采用TCP/IP協議與控制主機（PC機）進行通訊，運行穩定可靠。傳輸距離遠（通過交換機級連可以達300米，甚至可以通過互聯網超遠程控制），每塊AD轉換/數據采集板分配一個唯一的IP地址，通過IP地址進行數據的傳輸區分；可以控制的AD轉換/數據采集板的數量大（IP地址范圍：192.168.1. 1～192.168.1.254，共可以驅動最多254個AD轉換/數據采集板）。本控制板具有6路10位(精度±1LSB)高速A/D轉換通道，可同時對外部輸入的6路模擬量(直流0－5V)進行模數轉換，轉換后的結果（每通道轉換后的結果為2字節數據）通過局域網（以太網）向服務器主機（PC機）快速輸出。可用于現場溫度，濕度，液位等模擬量的采集，與本公司其他網絡控制板配合可用于工業現場控制等（可代開發設計整套工控系統）。本板每秒鐘可對所有6路外部模擬量進行大約10次連續轉換輸出（也可定做其他輸出速度或輸出方式）。輸出的數據幀固定由14個字節組成，幀格式具體格式如下：

幀頭（固定為0x55）；通道0轉換結果高位字節，通道0轉換結果低位字節；通道1轉換結果高位字節，通道1轉換結果低位字節；通道2轉換結果高位字節，通道2轉換結果低位字節；通道3轉換結果高位字節，通道3轉換結果低位字節；通道4轉換結果高位字節，通道4轉換結果低位字節；通道5轉換結果高位字節，通道5轉換結果低位字節；幀尾（固定為0xAA）。
每路A/D轉換后的數值計算公式：輸入電壓=[(高位字節*256+低位字節) / 1024]*5
例如數據幀：“55 01 B0 02 10 00 A0 00 60 03 80 00 10 AA”
則計算如下：
通道0輸入電壓=((0x01*256+0xB0)/1024)*5=2.109375V
通道1輸入電壓=((0x02*256+0x10)/1024)*5= 2.578125V
通道2輸入電壓=((0x00*256+0xA0)/1024)*5= 0.78125V
通道3輸入電壓=((0x00*256+0x60)/1024)*5= 0.46875V
通道4輸入電壓=((0x03*256+0x80)/1024)*5= 4.375V
通道5輸入電壓=((0x00*256+0x10)/1024)*5= 0.078125V
