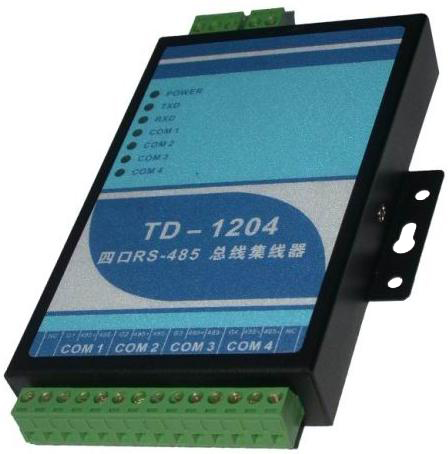

TD-1204產品簡介

概述：

TD-1204是一款RS-485集線器（又稱RS-485總線分割集中器，RS-485HUB）。是我公司為了解決復雜電磁場環境下RS-485總線大系統中星型布線而專業設計。該RS485集線器采用雙向透明傳輸，RS485集線器它能夠把一路RS-485或一路RS-232總線分割為4路RS-485總線，或者把四路RS-485信號匯集到一路RS-485或一路RS-232總線上來。并且每個端口都獨立具有光隔、短路、開路保護功能。在系統發生故障的時候，內置的控制器能夠及時的切斷有故障的端口。使RS485集線器保證每一端口都起到獨立工作，達到互不干擾的效果。每個端口可同時連接32個接點，可延長1200米RS-485信號。是改變RS-485總線布線中單一結構的最好選擇。

>>產品特性：


                1. 輸入端提供RS-232和RS-485兩個接口，輸出端提供四個RS-485接口
                2. 通信速率300～115200bps自適應，免除了手動設置波特率的麻煩
                3. 每路RS-485接口帶防雷防浪涌功能，每路RS-485接口之間相互隔離，互不干擾。
                4. 電源為外部供電方式，提供同心插座和雙端子接線柱兩種供電方法。
                5. 多個TD-1204可以五級級聯，最大擴展256路RS-485總線。
                6. 每路接口可接32個標準RS-485設備（節點）
                7. 具備零延時自動收發轉換功能
                8. 獨有的電路自動檢測功能
                9. 支持熱拔插功能、即插即用
                10. 能夠適應用戶的任何應用軟件
                11，可當做四個RS-232到RS-485轉換器來使用
                12. 自適應通信速率功能

>>技術參數：


                ◆ 接口標準：兼容EIA/TIA的RS-232C和RS-485標準
                ◆ 通信速率：300～115200bps自適應
                ◆ 通信距離：每個通信口可以使您的網絡延伸1200m
                ◆ 數據流控：功能復用口（COM）的RS232口無須RTS/CTS硬件流控，為自動流控
                ◆ 接口特征： 4路獨立的RS-485信號輸出，每路接口之間彼此獨立
                ◆ 連接設備： 多機通信32、64、128個節點
                ◆ 電氣接口:  RS-232（DB9母頭），RS 485（接線端子）
                ◆ 傳輸介質： 超五類雙絞屏蔽線或者RS-485專用線
                ◆ 工作方式： 異步工作,點對點或多點,2線半雙工
                ◆ 隔 離 度： 隔離電壓3500V
                ◆ 傳輸距離： RS-485端1200米,RS-232端建議不超過5米
                ◆ 尺      寸：  120*85*26毫米
                ◆ 使用環境： 溫度：-20℃－60℃，濕度：5％—95％


>>應用領域：


               工業控制自動化、道路交通控制自動化、智能卡、考勤、門禁、售飯系統、工業集散分布系統、閉路監控、安防系統、POS系統、樓宇自控系統、自助銀行系統 。電信通訊系統、銀行、保險系統、 遠程分散式設備控制、智能自動報警及消防聯動系統、樓宇自動控制系統、大型零售系統、網絡家電等。
