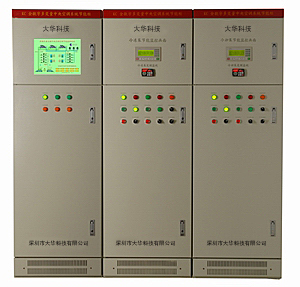

中央空調節能改造
第一章 前    言
1.1 概述
變頻調速技術作為一種成熟的節能手段已在國民經濟的各個領域得到了廣泛的應用，利用變頻調速技術空調通風系統進行節能改造、可以大幅度降低電力消耗，減少龐大的電費支出。我公司采用全球500強企業美國艾默生公司生產的變頻調速器對空調風機、冷凍水泵冷卻水泵的節電率在30－60％，可大大地降低了企業的運營成本。
2.1中央空調目前存在的問題
中央空調系統含冷凍泵。根據季節變化人為決定水泵的運行臺數，啟動方式大多為星--三角降壓?jiǎn)��?dòng)。工作時泵一直工頻運轉，不會因室溫變化而降速，能源浪費嚴重。水泵直接起動對設備的沖擊大，電機軸承的磨損大，所以設備維護工作量大。
制冷風機一旦工作不會因室溫變化而降速，能源浪費嚴重。
2.2中央空調系統節能分析
中央空調是大型商場、賓館、超市、寫字樓、工廠等許多用電場所里耗電最大的單元，在總電費支出中，僅中央空調就占去了60％左右，因此中央空調節電就顯得尤其重要。但節電不是再生能源，而是提高用電效率，節電一定要有一個節電的空間存在。中央空調在設計和設備選型時通常是按照當?shù)貧v史上氣溫最高的天氣來設計，且留有15～20％的余量，也就是說即使是在天氣最熱的季節，空調也是有余量的（個別特殊情況例外），這部分余量為設計余量。    除此之外，一年當中需要開空調的幾個月當中，溫差也很大，如5月份開空調與8月份開空調相比，5月份就有更大的余量，如圖1所示：
    藍色部分為設計余量，紅色部分為季節變化產生的余量，這部分余量就是節電空間。    單獨就一天而言，氣溫也有高低，中午和晚上所需制冷量也是不一樣的，如圖2所示：
   紅色部分為時差溫度變化產生的余量，也是一個可以節電的空間。任何一個系統如果沒有節電的空間，再談節電就沒有意義，而中央空調正好存在以上分析的節電空間，所以說中央空調節電有很大的空間是完全可能的。    據權威部門調查分析，全國90％以上的中央空調基本是運行在70％的負荷以下，考慮季節氣溫變化和時差變化因素節電空間就更大。


大部分中央空調的主機有自動加載和卸載的功能，且主機有螺桿式、活塞式、離心式等多種機型，不全是平方轉矩負載，對其進行節電改造投資大，投資回收期長，一般不改動空調的主機。    因此，中央空調的改造主要把目光集中在了循環系統上。如果對循環系統進行節電改造，使主機也能間接節電，將是一個很好的節能方案。事實證明，通過對冷凍泵與冷卻泵的合理化控制，不但循環系統本身可節能30～60％，而且可以促進主機間接節能5～10％。中央空調系統中的循環系統、冷卻泵與冷凍泵除個別小型機型外，大部分為多泵，隨著天氣變化而啟動不同數量的泵，即：氣溫高時多開泵，氣溫低時少開泵，表面上看已經采取了節能手段，但是有些情況是沒有辦法解決的，例如開一臺泵不夠開兩臺泵浪費的問題，
開0.7臺泵就能滿足的情況, 但只能開一臺泵而造成浪費。中央空調節能系統就是以冷凍水與冷卻水的進出水溫度為控制依據，對冷凍泵、冷卻泵及送風系統的風機進行變頻控制，使中央空調系統始終運行在最佳的狀態，從而達到節電的目的。
我們知道，離心式水泵及風機流量壓力與軸功率之間存在以下關系：
流量與轉速的一次方成正比。
壓力（揚程）與轉速的二次方成正比。
軸功率與轉速的三次方成正比。
當降低水泵風機的轉速時，流量也同比例下降，但功率卻以轉速的立方迅速下降，它們之間的關系如下表所示：
頻率Hz 50 45 40 35 30 25 20 15
轉速％ 100 90 80 70 60 50 40 30
壓力％ 100 81 64 49 36 25 16 9
揚程％ 100 81 64 49 36 25 16 9
流量％ 100 90 80 70 60 50 40 30
功率％ 100 72.9 51.2 34.3 21.6 12.5 6.4 2.7
節電率％ 0 27.1 48.8 65.7 78.4 87.5 93.6 97.3
舉

例 揚程m 150 121.5 96 73.5 54 37.5 24 13.5
 流量m3 2000 1800 1600 1400 1200 1000 800 600
 功率kw 110 80.19 56.32 37.73 23.76 13.75 7.04 2.97
根據以上規律，可以得出對于風機、水泵進行節電改造，可以使系統在經濟合理的狀態下運行達到節能的目的。
冷凍水冷卻水系統是按最大冷負荷進行設計的，但實際賓館的冷負荷不僅在不同的季節是變化很大的，而且在同一季節不同的天氣（晴天和陰雨天）也是變化的，而且在同一天的早中晚各個不同的時刻也都是在變化之中，未采用變頻以前只能通過閥門來進行調節，盡管能減少部分負荷但仍造成了很大的電能浪費，采用變頻后可以根據冷負荷的變化來調整電機轉速和流量，電機的轉速發生變化后，所消耗的電能大大減少。
