我國50%污染水量來源于農村生活污水。治理工作不僅是興建污水處理設施，提高已建設施的運行管理水平，而且將關系到設施是否可以持續發揮污染物減排的作用。鄉村污水處理系統由數量龐大的成套標準化地埋式處理設備組成，這些設備具有固定工藝流程，小而分散，巡檢和檢修都需要維護人員到場，既不方便、不及時而且運維成本巨大。物通博聯針對分散式農村生活污水處理設施運行管理中暴露的突出問題，利用物聯網、大數據、移動互聯網等先進技術為客戶構建鄉村污水處理集中運維管控云平臺，幫助客戶提高運營管理效率，減少運行成本，有效保障設施的正常運行和出水水質的穩定達標；通過與智能手機APP結合，將所有工作環節實現與平臺的無縫銜接，徹底解決以往系統建設之后很難落地使用的問題。

一、系統框架

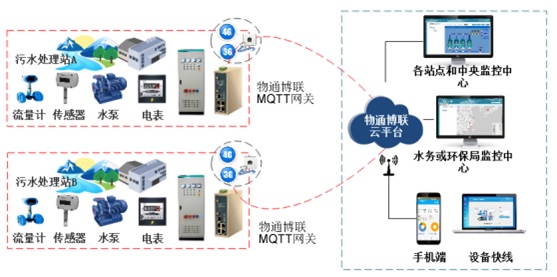

  系統采用物通博聯的工業MQTT網關把流量計、水質傳感器、水泵、電表和控制系統的數據穩定地采集起來并通過4G/3G/有線網絡匯聚到農村生活污水物聯網云平臺，并把數據共享給遠端的中心監控站點或者水務局/環保局和維護人員的手機上，方便決策層管理人員、維護人員和監管方實時查看設備運行情況。

  物通博聯MQTT網關具備采集各種儀器儀表、傳感器、電控系統的數據，同時具備通過4G/3G/有線網絡把分布式農村生活污水站的數據穩定可靠地傳輸?shù)?/span>農村生活污水物聯網云平臺，同時云平臺可以實時下發控制指令到MQTT網關，實現雙向通信。

二、云平臺功能

 1、地圖展示

  通過地圖展示，設備分布一目了然，可以根據不同省、市、縣、鎮顯示所有區域的農村生活污水站的運行情況、故障情況和水質情況。

2、實時監控

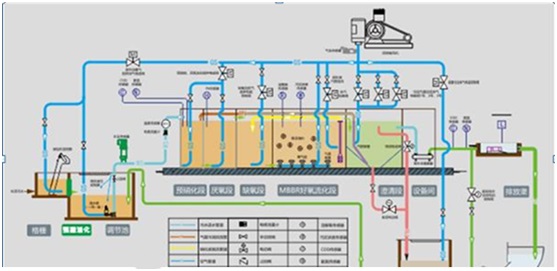

     通過分布式農村生活污水物聯網云平臺的組態監控界面可以實時查看設備現場工作情況，水質在線檢測，并自動優化工藝過程控制。

、、

3、報警平臺

   通過報警平臺可以查看設備報警情況，根據報警情況處理報警并登記到平臺上。報警平臺可以根據設備權限把相應責任人分管片區的報警數據推送到責任人的手機APP上，從而實現高效的維護。

4、遠程維護

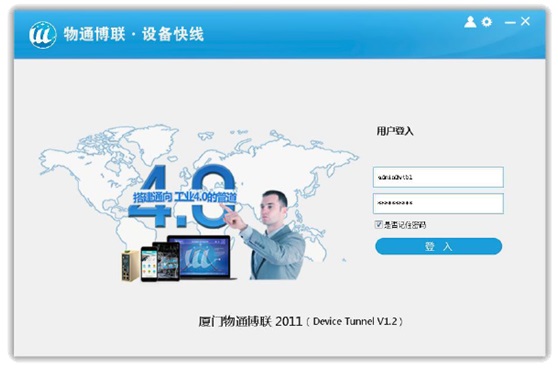

  通過物通博聯的分布式農村生活污水物聯網云平臺的控制界面，可以直接按按鈕或填參數對遠程設備下發指令，從而進行工藝參數和設備參數的優化調整和對設備的運行測試和啟停開關動作。通過可以物通博聯設備維護快線對現場的電控系統進行遠程診斷、遠程調試和遠程上下載程序。

5、大數據管理

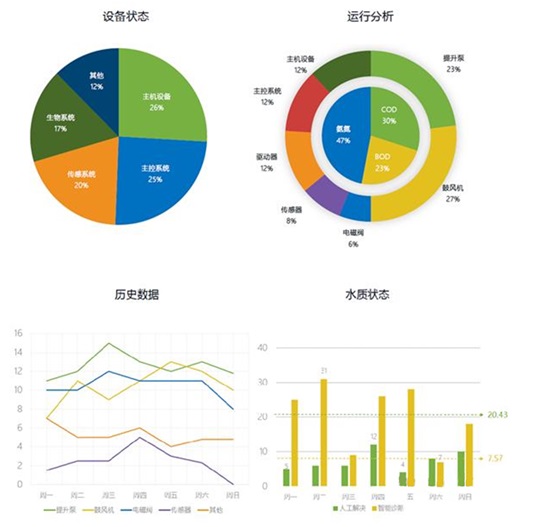

   多維度報表查詢分析、各類圖表展示、大數據分析為決策提供參考。

   可以統計泵每天、每月、每年和歷史累計出水量的值；根據指標統計每天、每月、每年的水質合格情況；可以統計每天、每月、每年設備運行和故障情況；可以統計各個站點用電情況；可以統計各個站點的維護量，總的維護量等等
