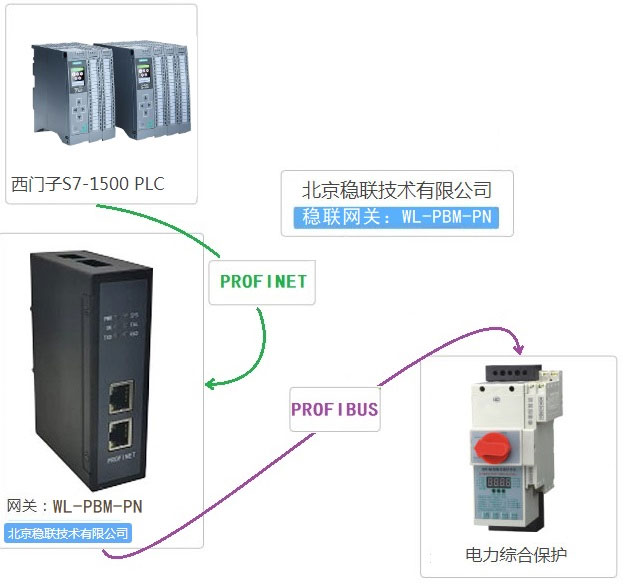

WL-PBM-PN網關，用于將多個PROFIBUS-DP從站設備集成入PROFINET網絡，實現PROFINET轉PROFIBUS功能。配上網關專用的GSD文件,實現PROFINET主站（西門子S7-1500或S7-1200等）對PROFIBUS-DP從站的控制。PROFINET轉PROFIBUS網關WL-PBM-PN設置：

1、安裝設置軟件PROFIBUS Studio，打開PROFIBUS Studio軟件，導入PROFIBUS設備的GSD文件：

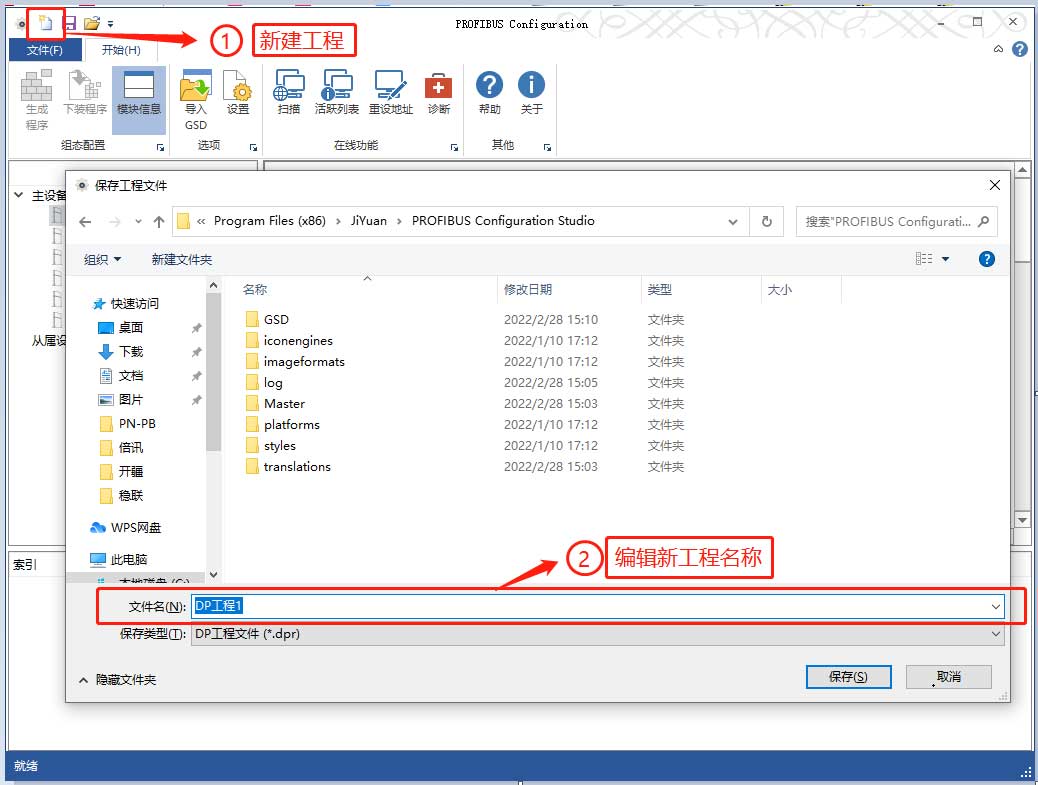

2、首先用PROFINET轉PROFIBUS網關配置軟件新建工程；

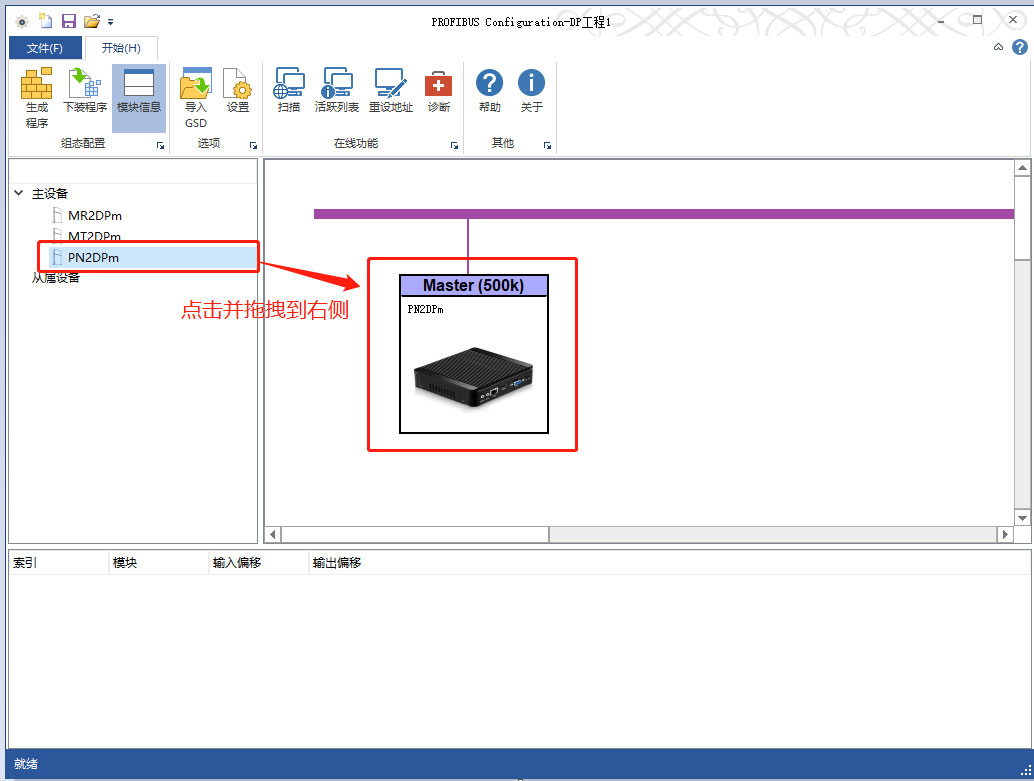

3、配置PROFINET轉PROFIBUS網關的PROFINET從站參數以及PROFIBUS主站參數；

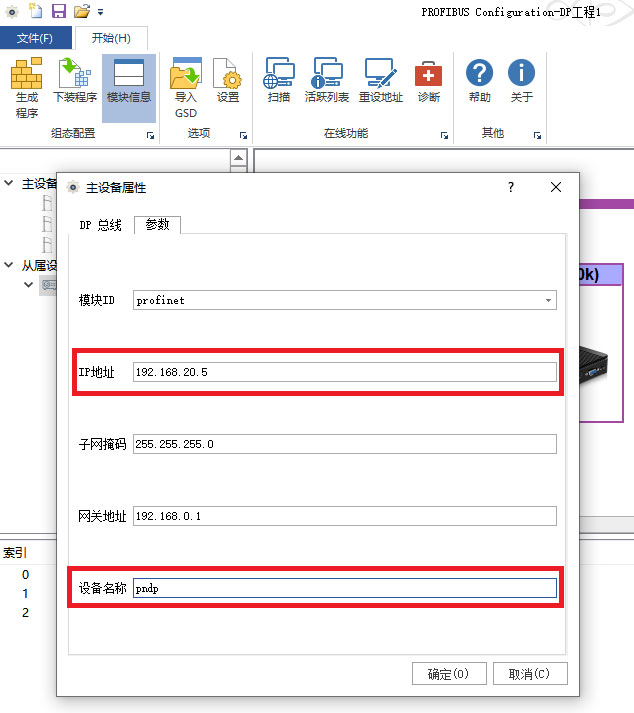

4、配置PROFINET轉PROFIBUS網關在PROFINET網絡中的參數（ip地址、設備名稱）；

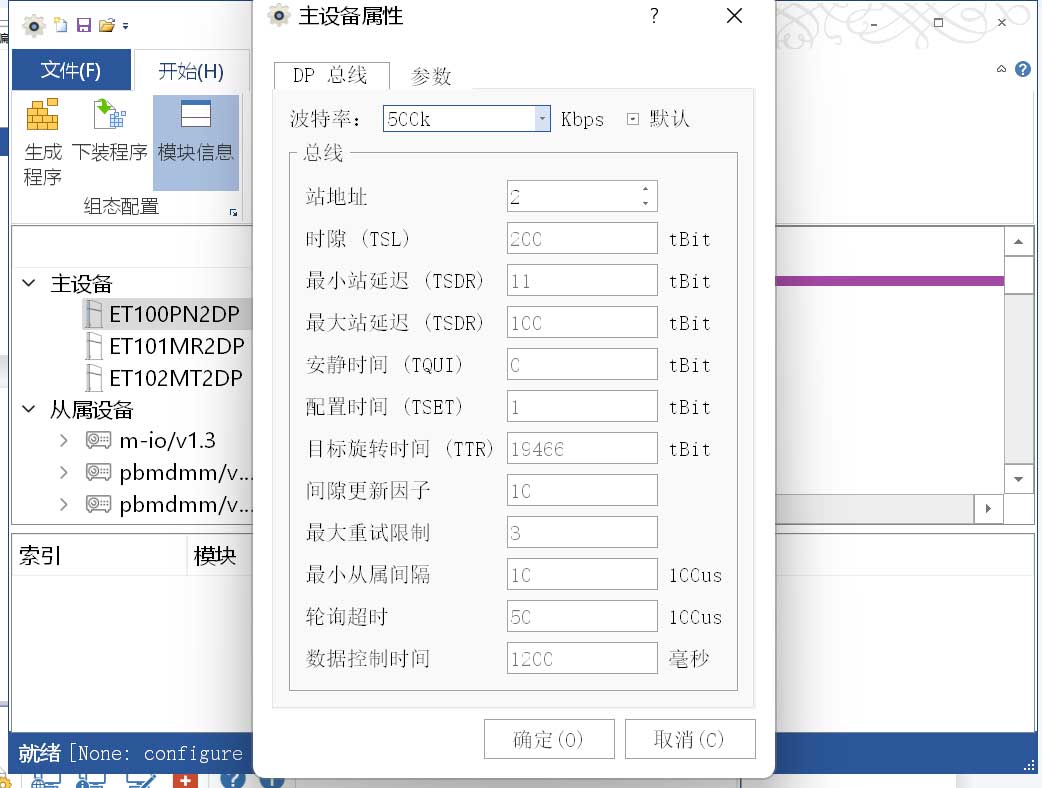

5、設置PROFINET轉PROFIBUS網關作為DP主站的參數；

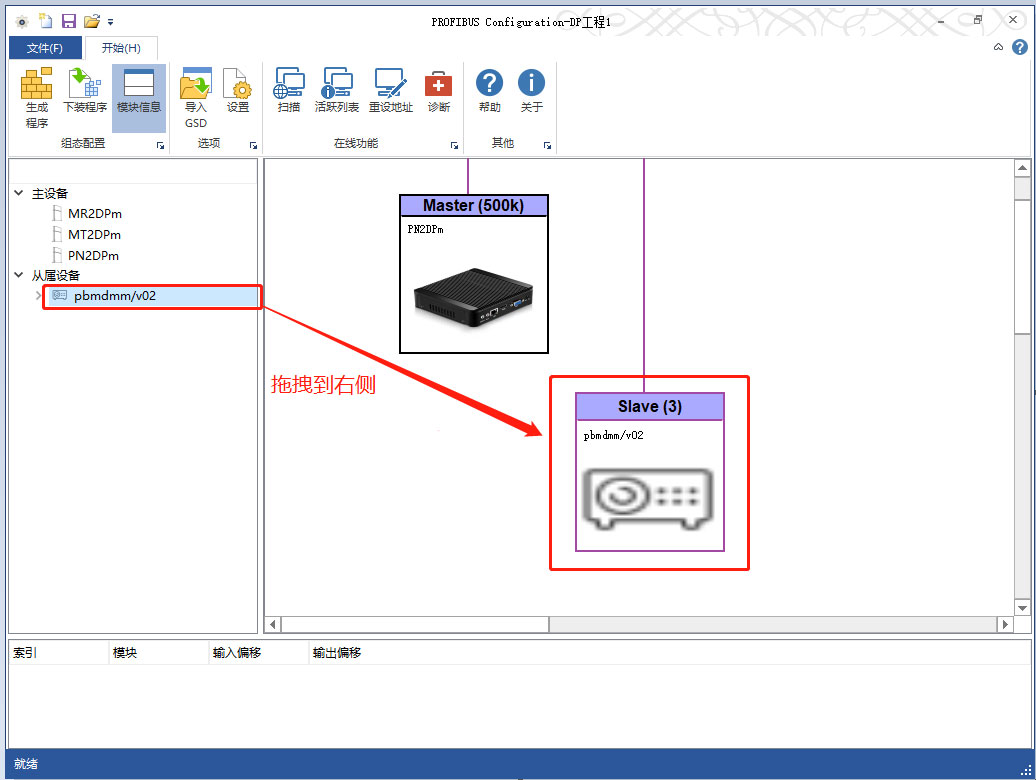

6、添加PROFIBUS-DP從站；

7、添加從站所需功能；

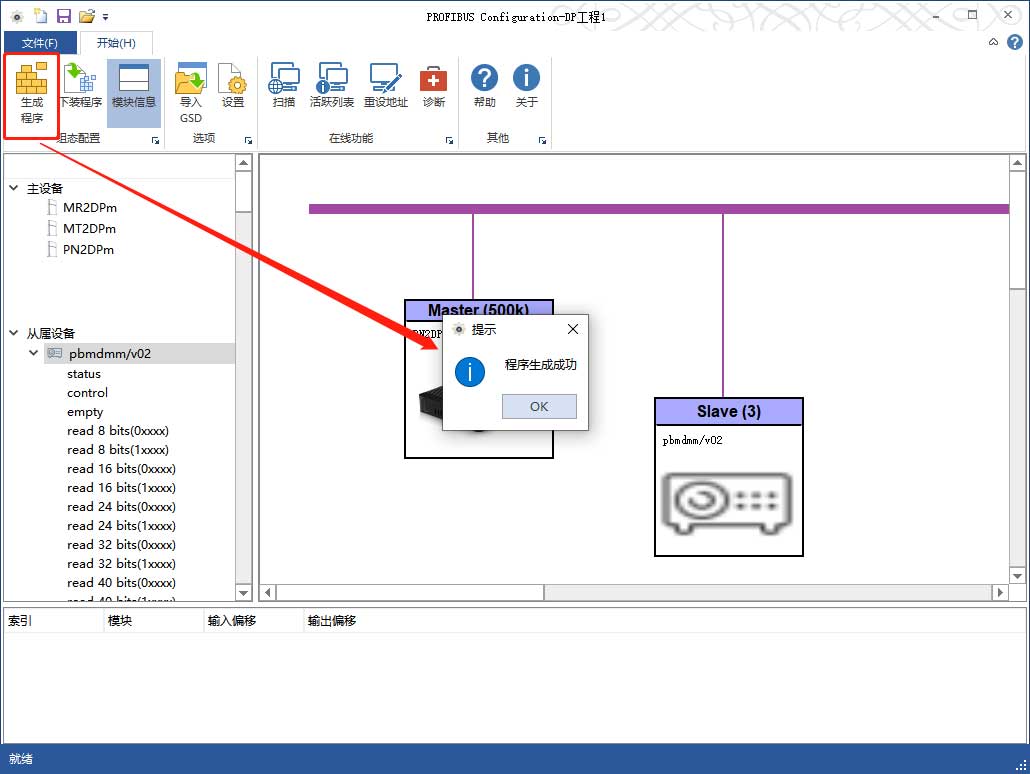

8、生成程序；

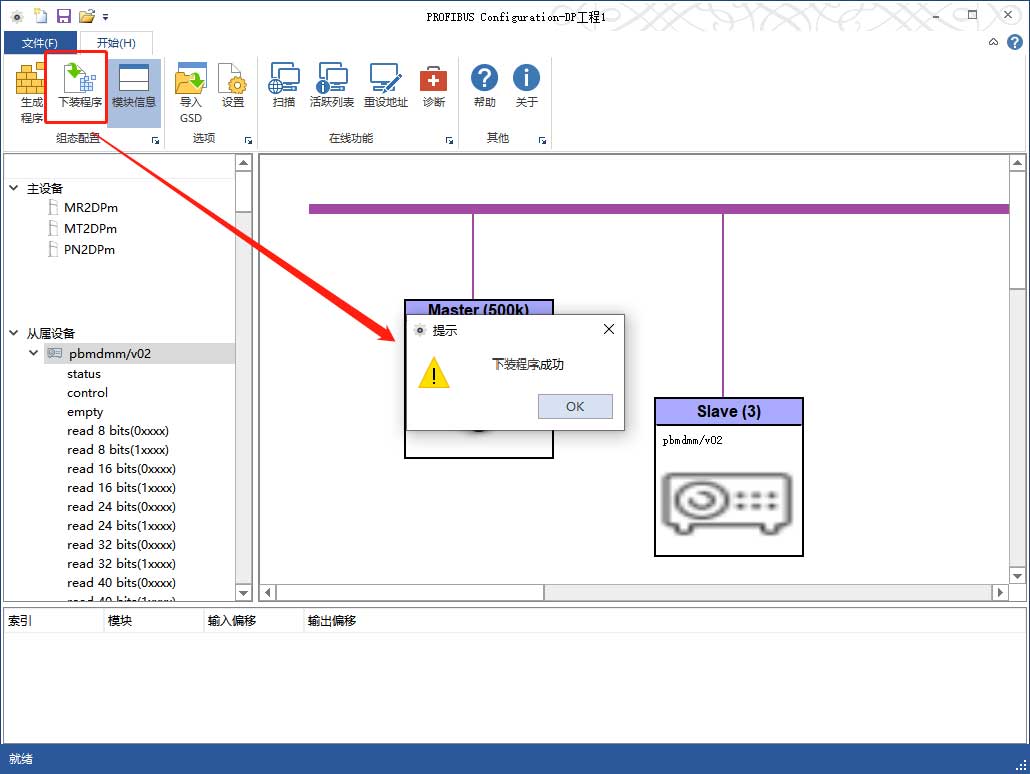

9、下載程序到網關；

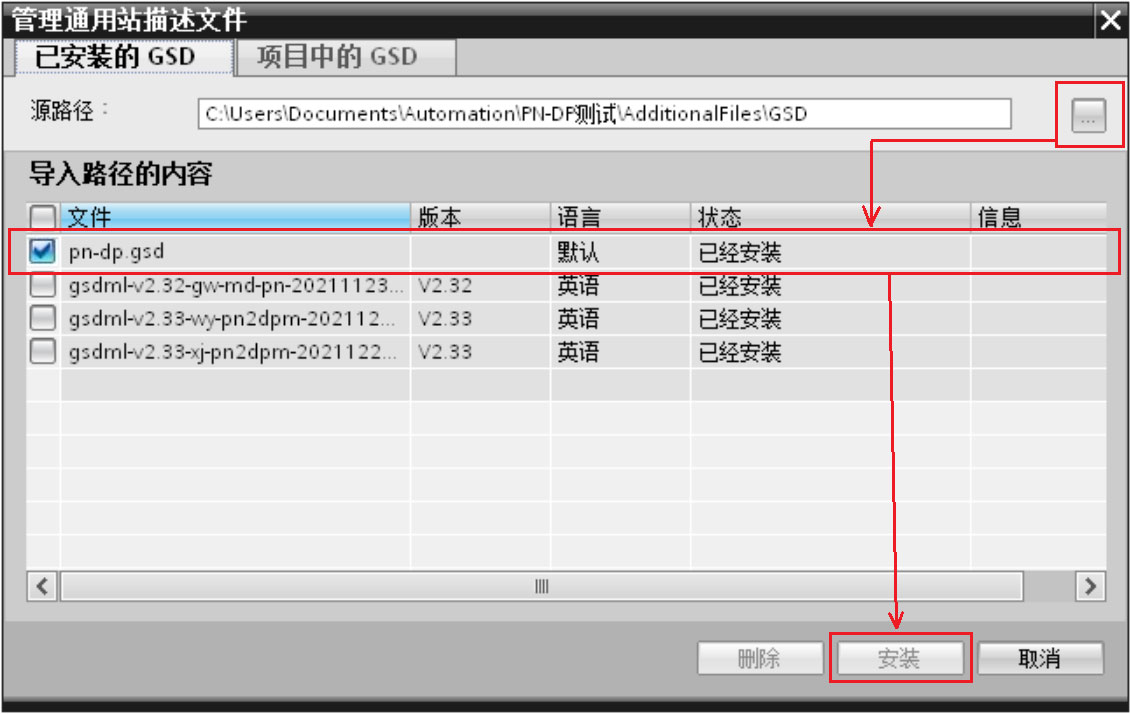

10、設置PROFINET轉PROFIBUS網關的網絡組態，瀏覽GSD所在文件夾（GSD文件夾不要是中文），添加PROFINET轉PROFIBUS網關的GSD文件到博圖；

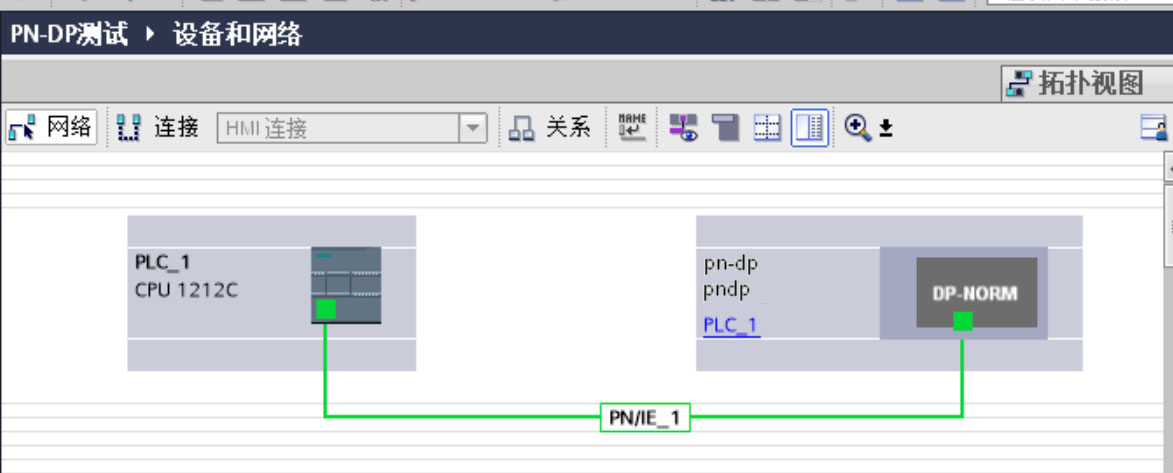

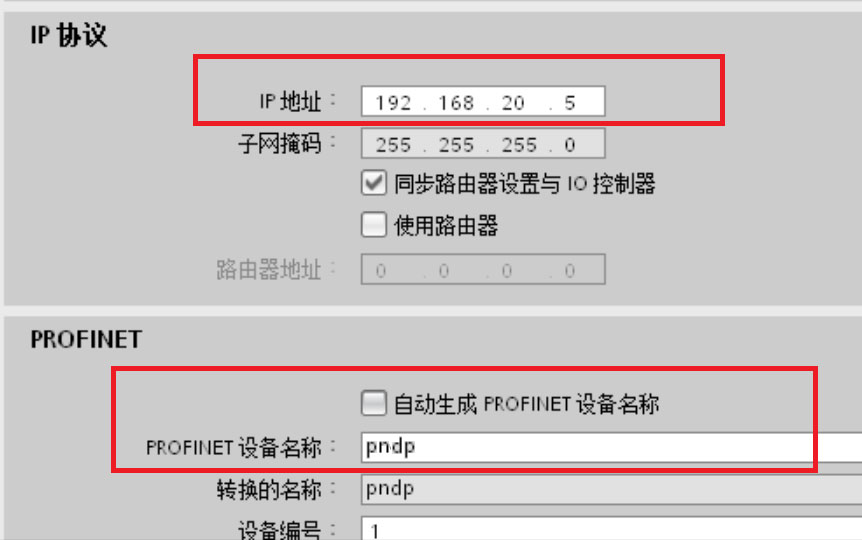

11、將模塊添加進網絡視圖中，設置PROFINET轉PROFIBUS網關的IP和設備名稱；

12、注意：PROFINET轉PROFIBUS網關的IP地址及設備名稱要與PROFINET轉PROFIBUS網關配置軟件中保持一致；

13、雙擊PROFINET轉PROFIBUS網關進入設備視圖，設置所需要的輸入輸出字節數長度；

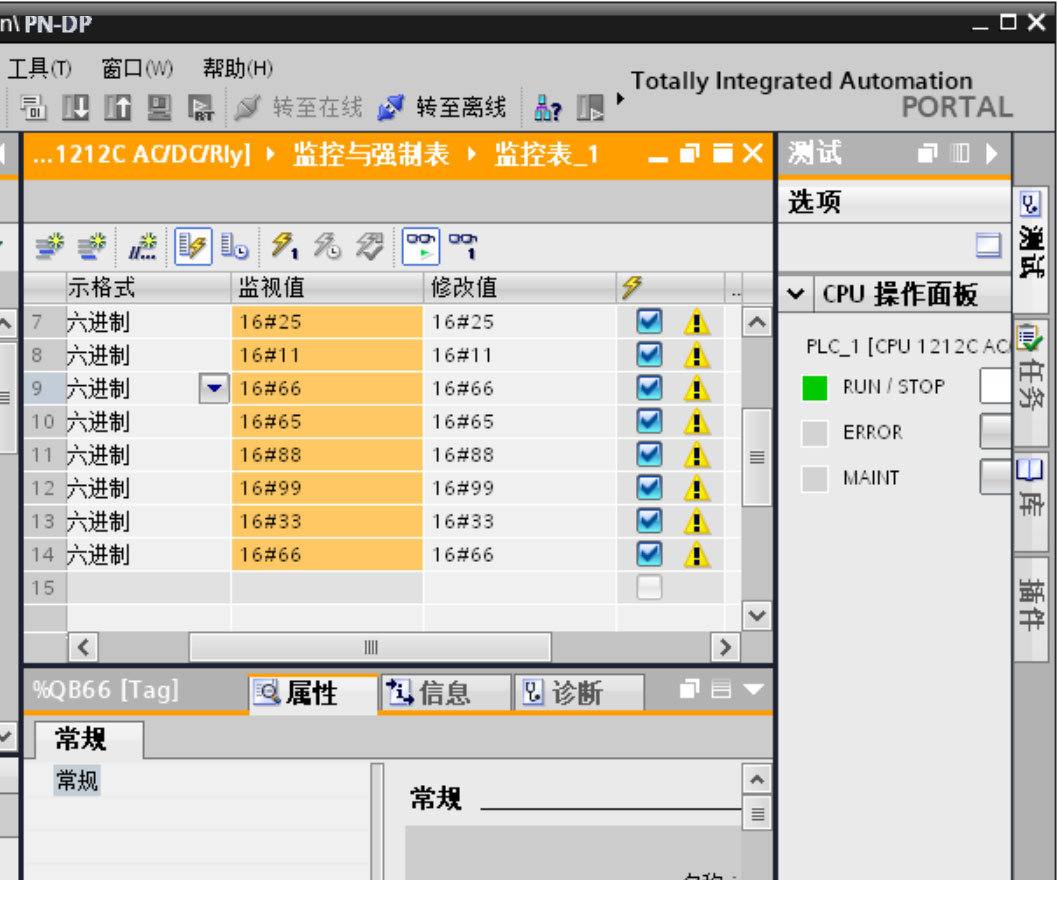

14、組態完成后進行下載，并對對應的I、Q地址進行讀寫即可。進行下載，下載成功后將PROFINET轉PROFIBUS網關模塊重新上電即可，重新上電后PROFINET轉PROFIBUS網關的PWR和SYS燈常亮表示電源及系統正常，OK燈常亮表示與PROFINET主站通訊正常。Run常亮表示PROFIBUS-DP網關主站通訊正常，ERR燈常亮表示與PROFIBUS-DP從站通訊中斷，監控兩邊數值顯示數據交換成功。

以上是通過PROFINET轉PROFIBUS網關將PROFIBUS從站設備快速接入PROFINET通訊網絡的方法案例分享，希望大家一起交流、探討。
