功能

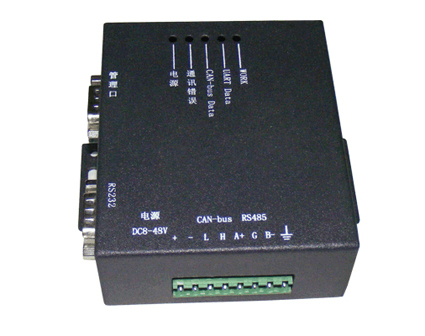

TNode-Mix

CAN端口

1路CAN2.0A/B端口，最高1Mbps/路，可自定義速率，64字節接收緩沖，13字節發送緩沖，支持硬件過濾器。

RS232串口

三線制標準RS232，最高速度115200bps，可設置無校驗、奇、偶校驗、5,6,7,8數據位，1，2停止位。

RS485串口

最高115200bps，數據位:5、6、7、8,停止位:1、2,校驗位:無、奇、偶、標記。輸入阻抗≥24 kΩ，每端口最多可連接64個下位機（受實際環境限制）。

轉發模式

通過修改設備配置參數，切換CAN-bus轉RS232或RS485

CAN數據轉發模式

1.     流傳輸模式，完全兼容傳統的RS232/RS485通訊模式

2.      CAN數據包模式，數據報文形式的CAN-bus數據通訊接口，支持全部CAN-bus特性。

管理

提供一個用于本地管理的RS232管理口。

電源

DC8-48V供電

供電模式

現場端子供電。

防護

CAN-bus端口：350W保護，符合IEC 61000−4−2 (ESD) Level 4，IEC 61000−4−4 (EFT) 40 A–5/50 ns，IEC 61000−4−5 (Lighting) 8.0 A (8/20us)。

串口：600W浪涌防護。

運行環境

溫度：-20-60℃，濕度：5% - 95% RH，無凝露。

附帶軟件

使用說明書等。
